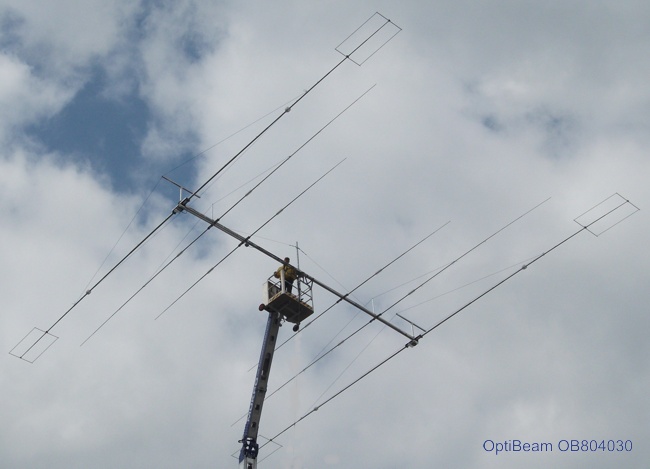

OB804030 Dreiband-Yagi 80-40-30m

OB804030   Dreiband-Yagi 80-40-30m

Bänder   80 (multi switch) / 40 / 30
Gewinn (dBd) *   3,3 / 3,6 / 3,7
Gewinn (dBi) **   9,7 / 11,0 / 11,4
V/R (dB)   18 / 14 / 16

SWR (mit dem OptiBeam Multi Switch):
80m SSB 1: 3,780 - 3,795 - 3,840   2,0 - 1,1 - 2,0
80m SSB 2: 3,735 - 3,755 - 3,800   2,0 - 1,1 - 2,0
80m SSB 3: 3,695 - 3,715 - 3,765   2,0 - 1,1 - 2,0
80m CW: 3,500 - 3,518 - 3,555   1,7 - 1,3 - 2,0
40m: 7,000 - 7,080 - 7,200   1,7 - 1,2 - 2,0
30m: 10,100 - 10,130 - 10,150   1,2 - 1,1 - 1,2

Elemente (Anzahl)   6
Max. Elementlänge (m)   17,60
Boomlänge (m)   10,00
Drehradius (m)   10,12
Zuleitungen (Anzahl)   1 Coax 50 Ohm
Eigengewicht (kg)   130
Windlast bei 130 km/h   1.995 N / 2,50 m² / 27,00 feet²

Preis (inkl. 5 KW 1:2 Balun und 80m Multi Switch System) ***   7.799,00 EUR
*    = durchschnittlicher Gewinn über Dipol im Freiraum / zum Vergleich: 2el Monobander 4 dBd, 3el 5-6 dBd
**  = durchschnittlicher Gewinn 20m über Grund (= dBd + 2.15 dB Isotrop + ca. 5dB Bodenreflektion)
***  = außerhalb der EU abzgl. 19% deutsche MWSt.  - Preisänderungen vorbehalten
